Raio de Curvatura de Tubos Flexíveis Inox: Como Calcular e Evitar Falhas na Instalação

Como calcular o raio de curvatura


✅ FAQ Técnico
Raio de Curvatura de Mangueiras Industriais

1. O que acontece se o raio de curvatura mínimo não for respeitado?

Quando o raio mínimo de curvatura (Rmin) não é respeitado, a mangueira pode sofrer deformação da seção interna, redução de vazão, aumento de tensão estrutural e risco de ruptura prematura. Em aplicações industriais críticas, isso pode gerar vazamentos e paradas não programadas.

2. Como saber o raio mínimo de curvatura da mangueira?

O raio mínimo de curvatura é informado pelo fabricante no catálogo técnico, geralmente como Rmin (mm) ou Minimum Bend Radius. O valor pode variar conforme diâmetro nominal, tipo de reforço, pressão e aplicação (estática ou dinâmica).

3. Qual a diferença entre Rmin e Rop?

Rmin é o limite absoluto de dobra da mangueira em condição estática.

Rop (raio em operação) é o valor recomendado para uso contínuo, considerando pressão, temperatura, vibração e movimento. Para maior segurança, recomenda-se utilizar o Rop como referência na instalação.

4. Posso calcular o raio mínimo de curvatura?

Não. O Rmin é determinado pelo fabricante com base em testes técnicos e normas específicas. O que pode ser calculado em campo é o raio da curva instalada, para verificar se está acima do valor especificado.

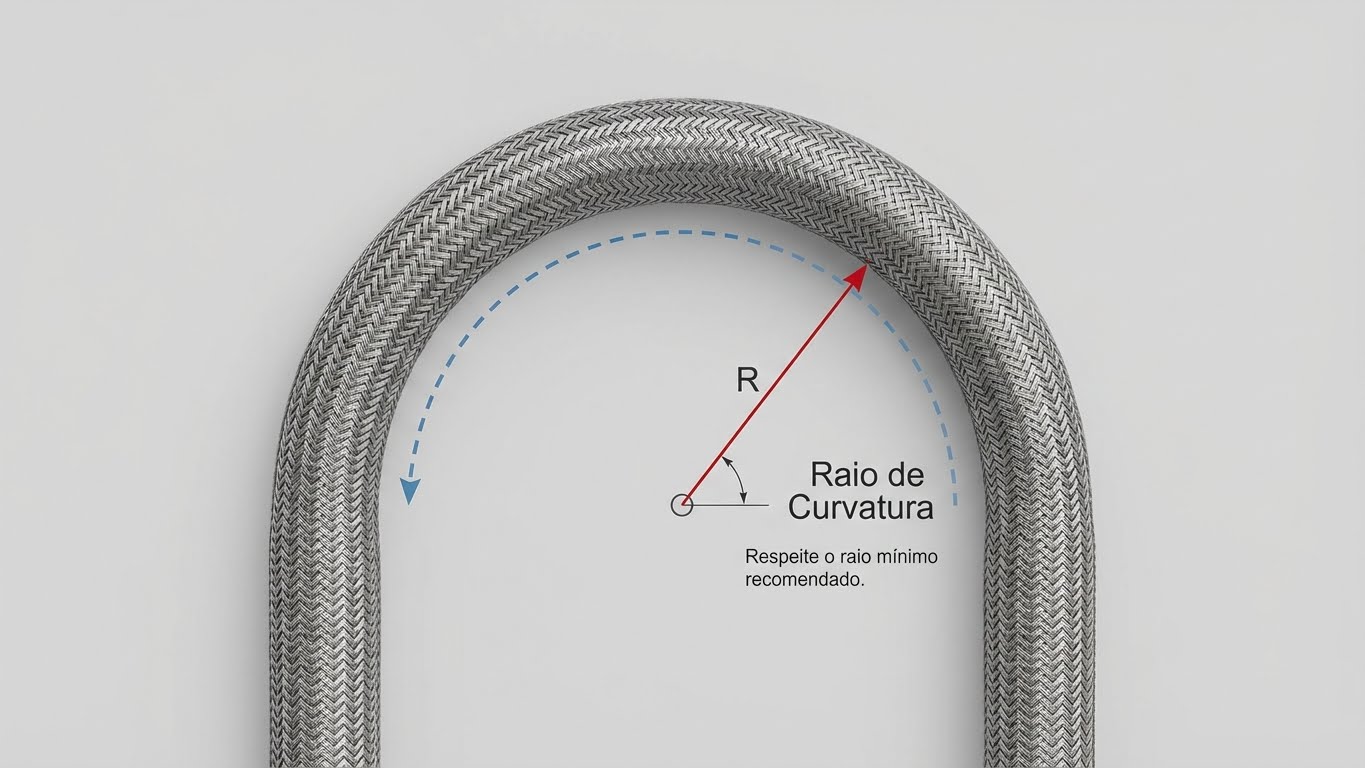

5. Como medir o raio de curvatura instalado?

Meça o diâmetro total da curva formada (Dcurva) e divida por dois:

Rinstalado = Dcurva ÷ 2

Se o valor obtido for maior ou igual ao Rmin ou Rop informado no catálogo, a instalação está adequada.

6. O raio de curvatura influencia na vazão?

Sim. Curvas abaixo do raio mínimo podem causar estrangulamento interno, perda de seção útil e redução de vazão, comprometendo o desempenho do sistema.

7. Em quais aplicações o raio de curvatura é mais crítico?

O controle do raio é especialmente crítico em:

  • Mangueiras atóxicas para alimentos e laticínios
  • Tubos flexíveis em aço inox sujeitos a vibração
  • Mangueiras compostas de PTFE para químicos agressivos
  • Sistemas de sucção ou vácuo

8. O raio mínimo muda conforme a pressão e temperatura?

Sim. Pressão, temperatura e movimento influenciam diretamente a capacidade de curvatura da mangueira. Por isso, muitos fabricantes informam valores distintos para aplicações estáticas e dinâmicas.

​
​
